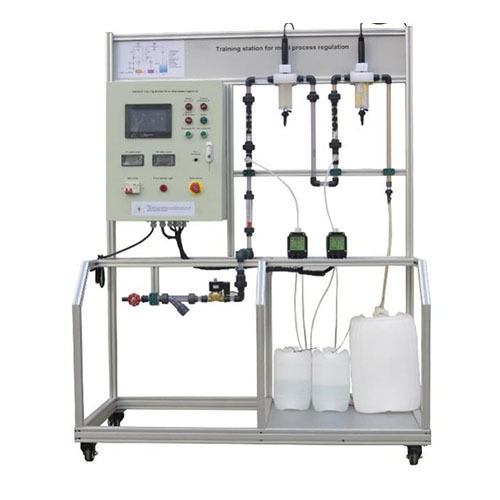

AFM006P Учебный стенд для многопроцессного регулирования — Тренажер по управлению технологическими процессами, учебное и дидактическое оборудованиеI. Обзор
Комбинированная система управления технологическими параметрами (давлением, уровнем, расходом, температурой и pH) представляет собой автономный комплекс, обладающий полным набором функций, присущих отдельным системам контроля каждого из этих параметров.
Аналоговый вход задания уставки (4–20 мА) позволяет реализовать различные варианты каскадного управления между взаимосвязанными или взаимодействующими контурами регулирования.
Уставку технологического параметра можно задавать либо непосредственно с лицевой панели, либо по сигналу с логического входа.
II. Особенности
Включает в себя набор датчиков и индикаторов для измерения уровня, расхода, давления, температуры и pH.
Регулирование первичного и вторичного потоков осуществляется с помощью линейных регулирующих клапанов с электроприводом.
Режимы двухпозиционного (вкл./выкл.) и пропорционального регулирования.
Режимы P-, PI- и полного PID-регулирования с функцией автонастройки.
Возможность реализации каскадного управления по двум контурам.
В качестве рабочей среды используется вода.
III. Содержание учебной программы
Ознакомление и калибровка расхода, уровня, температуры, давления и pH
Ознакомление и калибровка интерфейсов
Ознакомление и калибровка контроллеров
Датчик уровня с поплавком
Датчик импульсного расхода
Управление типа «вкл/выкл»
Изучение П-, ПИ- и ПИД-регулирования уровня и расхода
Настройка ПИД-регуляторов
Расширенное управление технологическими процессами
Ознакомление и калибровка температуры
Ознакомление и калибровка интерфейсов
Датчик импульсного расхода
Управление типа «вкл/выкл»
Изучение П-, ПИ- и ПИД-регулирования температуры и расхода
Ручное управление расходом
Управление температурными процессами
Сложные контуры управления
IV. Позволяет реализовать следующие приложения:
изучение элементов контуров промышленного регулирования
использование и настройка оборудования промышленного регулирования
отслеживание и понимание различных характеристических кривых процесса
использование ПЛК
отображение и анализ данных в реальном времени
использование программного обеспечения для управления технологическими процессами
Станция оборудована:
полностью оборудованным стендом для детального изучения расхода
полностью оборудованным стендом для детального изучения температуры
полностью оборудованным стендом для детального изучения давления
полностью оборудованный стенд для детального изучения уровня
полностью оборудованный стенд для детального изучения pH
стенд должен быть установлен на жесткой раме, смонтированной на роликах с тормозом, и должен быть коррозионностойким
программное обеспечение для каждого стенда, используемое индивидуально и/или по сети (CD/DVD)
В комплекте:
комплект необходимых соединений с ПК
комплект необходимых соединений для обеспечения установки и эксплуатации стенда
струйный принтер
