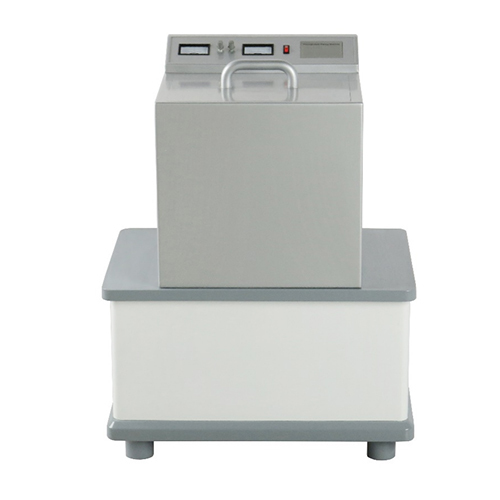

AF021 Оборудование для сквозного нанесения покрытий на печатные платы, лабораторное оборудование, учебное оборудование, педагогическое оборудование1. Введение в оборудование
1.1 Обзор
Машины для электроосаждения сквозных отверстий — это оборудование, используемое в производстве печатных плат. Их основная функция заключается в осаждении металла в сквозные отверстия (переходные отверстия) печатной платы для образования проводящего соединения. Эти устройства позволяют осуществлять эффективные и точные процессы электроосаждения и повышают надежность межсоединений печатной платы. Машины для электроосаждения сквозных отверстий, как правило, способны обрабатывать сквозные отверстия различных размеров и форм, удовлетворяя производственные потребности разнообразной электронной продукции.
1.2 Особенности
(1) Высокая точность: Возможность точного контроля толщины и диаметра слоя электроосаждения для обеспечения равномерности осаждения металла в сквозных отверстиях.
(2) Высокая степень автоматизации: Использование передовых систем управления и автоматизации повышает эффективность производства и снижает количество человеческих ошибок.
(3) Надежность: Оборудование имеет прочную конструкцию, стабильную работу, низкий уровень отказов и обеспечивает длительную непрерывную работу.
(4) Простота обслуживания: Конструкция учитывает необходимость обслуживания и очистки оборудования, что делает ежедневный ремонт удобным для операторов. (5) Безопасность: Оборудование оснащено полным комплектом средств защиты для обеспечения безопасности операторов.
2. Технические параметры
Питание: переменный ток 220 В
Вес: 20 кг
Размеры (см): 43 см * 43 см * 46,5 см
Рабочая температура: от -25℃ до 40℃
3. Список компонентов
№ Название
1 Вольтметр
2 Регулировочная ручка (напряжение)
3 Регулировочная ручка (ток)
4 Амперметр
№ Название
1 Титановый стержень
2 Отрицательный электрод
3 Положительный электрод
4 Зажим
4. Аксессуары
№ Название
1 Раствор сульфата меди
2 Шнур питания
3 Резиновые перчатки
4 Щетка
5 Токопроводящий клей
