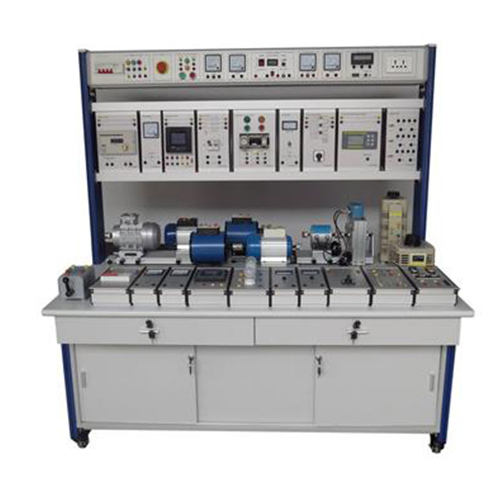

AF164E Учебный стенд для трехфазных генераторов переменного тока, оборудование для электролабораторий, дидактическое оборудование, оборудование для профессионального обучения.1. Продукт
1.1 Обзор
Данное учебное устройство включает в себя различные типы трехфазных двигателей переменного тока и компоненты промышленного управления. С помощью соответствующих экспериментов можно ознакомиться с особенностями работы трехфазных двигателей переменного тока и методами использования различных компонентов промышленного управления, усвоить принципы и режимы управления, получить соответствующие знания и навыки. Подходит для обучения и подготовки специалистов в высших профессиональных колледжах, средних профессиональных училищах и профессиональных школах.
1.2 Особенности
(1) Практическая учебная платформа имеет простую и элегантную конструкцию из алюминиевых профильных колонн. Внизу установлены универсальные колеса, которые позволяют гибко перемещать платформу и регулировать ее положение в зависимости от условий местности. Измерительные приборы и источник питания для обучения установлены в интегрированном монтажном боксе, что обеспечивает удобство использования и безопасность.
(2) В комплект входят различные типы трехфазных двигателей переменного тока, которые можно использовать в комбинации.
(3) Сочетание программного и аппаратного обеспечения позволяет реализовать различные варианты практического обучения.
(2) (4) Учебная платформа имеет хорошую систему защиты.
2 Характеристики
(1) Входная мощность: трехфазная пятипроводная система 380 В ± 10%, 60 Гц.
(2) Внешние размеры: 1600 мм * 800 мм * 1800 мм.
(3) Мощность машины: < 2 кВА.
(4) Вес: < 250 кг.
(5) Условия эксплуатации: температура -10 ℃ ~ +40 ℃, относительная влажность < 85% (25 ℃)
3. Состав изделия:
3.1 Панель управления питанием
Практический тренировочный стол установлен на алюминиевой профильной колонне, а его основание оснащено универсальными колесами, которые позволяют гибко перемещать стол и регулировать его положение в зависимости от условий пола. Столешница изготовлена из высокоплотного материала толщиной 25 мм, поверхность обработана высокотемпературной и высоконапорной огнезащитной плитой, конструкция прочная, а дизайн простой и лаконичный.
3.2 Оснащенные модули:
(1) Модуль однофазного регулятора напряжения.
(2) Модуль трехфазного авторегулятора напряжения.
(3) Модуль ручного пускового устройства «звезда-треугольник».
(4) Модуль датчика крутящего момента и скорости, модуль магнитопоршневого тормоза.
(5) Модуль поворотного энкодера.
(6) Модуль подвесного блока.
Фактическое тренировочное устройство оснащено 19 модулями подвесного блока, как показано на рисунке ниже. Соответствующие эксперименты могут проводиться с помощью защитного соединительного кабеля 4 мм.
(1) Установлен контроллер тормоза (модуль-1). 1 шт.
(2) Подвесной бокс для интеллектуального дисплея прибора (модуль-2) 1 шт.
(3) Подвесной бокс для многофункционального жидкокристаллического прибора с трехфазным цифровым дисплеем (модуль-3) 1 шт.
(4) Подвесные боксы для вольтметра переменного тока (модули-4-1, 4-2, 4-3) по 1 шт.
(5) Подвесные боксы для амперметра переменного тока (модули-5-1, 5-2, 5-3) по 2 шт.
(6) Реверсивный переключатель (модуль-6) 1 шт.
(7) Подвесной бокс для переключателя скорости (модуль-7) 1 шт.
(8) Монтажный бокс для защиты двигателя (модуль-8) 1 шт.
(9) Подвесной бокс для автоматического выключателя утечки (модуль-9) 1 шт.
(10) Подвесной бокс для кнопочного переключателя (модуль-10) 1 шт.
(11) Подвесной бокс для автоматического пускового устройства «звезда-треугольник» (модуль-11) 1 шт.
(12) Трехфазная обмотка к подвесному блоку пускового устройства двигателя (модуль-12) 1 шт.
(13) подвесной блок фазометра коэффициента мощности (модуль-13) 1 шт.
(14) подвесной блок имитатора неисправности (модуль-14) 1 шт. Запретить включение питания!!!
(15) подвесной блок нагрузки (модуль-15) 1 шт.
(16) Модуль двигателя
(17) Программное обеспечение на английском языке для обучения работе с двигателем или генератором
