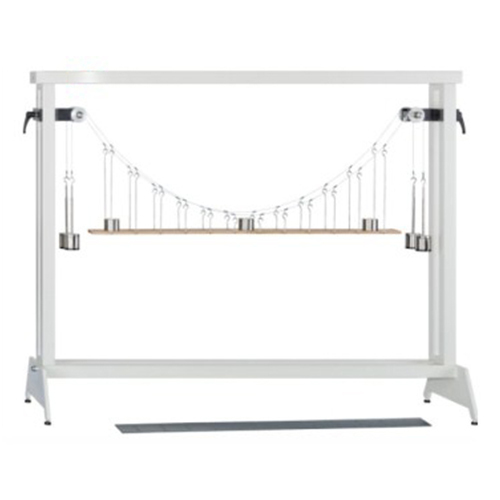

AFME024 Учебное оборудование для подвесных мостов, тренажеры, дидактические материалыI. Обзор
Данное оборудование предназначено для кафедр машиностроения или механической инженерии в университете, для студентов специальностей «Теоретическая и прикладная механика», «Инженерная механика», «Механика твердого тела» и других смежных механических специальностей.
Это оборудование используется для изучения взаимодействия между подвесными тросами и опорами для измерения нагрузки при равномерном и неравномерном распределении нагрузки, а также точечной нагрузке на жесткой платформе. Оно предназначено для использования с универсальной несущей рамой (поставляется отдельно).
Легкий металлический сплав с ребрами жесткости поддерживается двумя рядами по девять равномерно расположенных подвесов, по одному с каждой стороны. Каждый ряд подвесов имеет гибкую стальную тросовую опору, длина которой имитирует параболическую кривую. Каждый конец троса проходит через шкив к подвесу нагрузки. Предусмотрены специальные нагрузки для имитации равномерно распределенной нагрузки и подвижной точечной нагрузки. Платформа моста опирается на две вертикальные силовые опоры с механизмом компенсации высоты. Осадки опор измеряются с помощью индикаторных микрометров. Инструкция по эксплуатации также прилагается.
II. Типичные эксперименты
Демонстрация характеристик подвесного моста
Исследование зависимости между приложенными нагрузками и натяжением подвесного троса
Наблюдение за устойчивостью конструкции
Сравнение поведения с упрощенной теорией троса
III. Технические данные
Конструкция: алюминий
Нижняя часть с регулируемой резиновой опорой для регулировки высоты.
Общий вес менее 200 кг.
Условия эксплуатации: -10℃~40℃, влажность <85%
