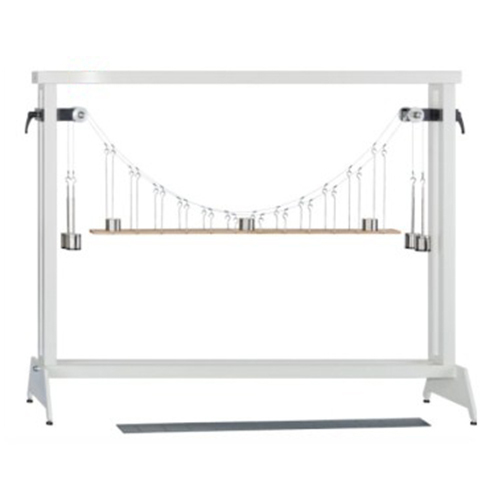

AFME023 Простой подвесной мост. Механический тренажер. Учебное оборудование. Учебные материалы.I. Обзор
Данное оборудование предназначено для факультетов машиностроения или механики в университете, для студентов специальностей «Теоретическая и прикладная механика», «Инженерная механика», «Механика твердого тела» и других смежных с механикой дисциплин.
Это оборудование позволяет измерять натяжение троса, возникающее в результате равномерного и неравномерно распределенных, а также точечных нагрузок на жесткую платформу. Оно используется с универсальной несущей рамой (поставляется отдельно).
Легкий металлический сплав с ребрами жесткости поддерживается двумя рядами по девять равномерно расположенных подвесов, по одному с каждой стороны. Каждый ряд подвесов имеет гибкую стальную опору для троса, длина которой имитирует параболическую кривую. Каждый конец троса проходит через шкив к подвесу нагрузки. Предусмотрены специальные нагрузки для имитации равномерно распределенной нагрузки и подвижной точечной нагрузки.
Инструкция по эксплуатации также прилагается.
II. Типичные эксперименты
Демонстрация характеристик простого подвесного моста
Исследование зависимости между приложенными нагрузками и натяжением подвесного троса
Наблюдение за устойчивостью конструкции
Сравнение поведения с упрощенной теорией троса
III. Технические данные
Конструкция: алюминий
Нижняя часть с регулируемой резиновой опорой для регулировки высоты.
Общий вес менее 200 кг.
Условия эксплуатации: -10℃~40℃, влажность <85%
