1. Объем поставки
Подрядчик обязуется поставить, доставить, установить, протестировать, ввести в эксплуатацию и передать в эксплуатацию полный комплект учебной системы для работы с холодильниками, включая:

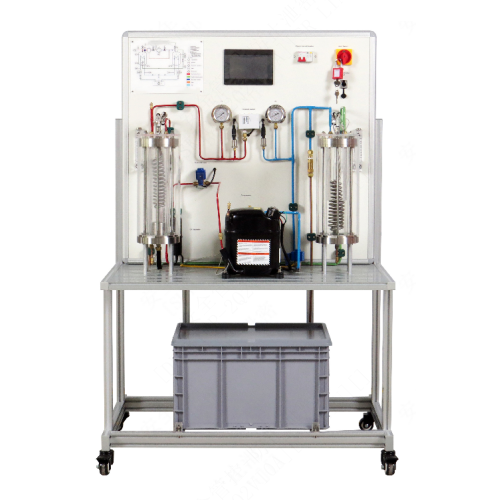

Учебный стенд с полным контуром охлаждения
Встроенную систему сбора данных
Лицензированное программное обеспечение для сбора данных
Систему управления питанием RFID
Фирменный настольный компьютер
Автономный источник бесперебойного питания (ИБП)
Все приборы, принадлежности и документацию
Система должна быть комплектной, полностью работоспособной и готовой к использованию в учебных целях.
2. Общее описание
Учебная система для работы с холодильниками представляет собой настольный учебный модуль, предназначенный для лабораторного изучения термодинамики холодильных установок и анализа производительности системы.
Система должна позволить студентам:
Наблюдать и анализировать стадии холодильного цикла
Постраивать и интерпретировать диаграммы давление-энтальпия (P–h)
Определять перегрев и переохлаждение
Рассчитывать коэффициент полезного действия (КПД)
Сравнивать фактическую производительность цикла с обратным циклом Карно
Оценивать КПД компрессоров
В качестве хладагента должен использоваться R134a или эквивалентный экологически приемлемый хладагент.
3. Механическая конструкция
3.1 Учебный стенд
Передвижная конструкция из алюминиевого профиля
Размеры (минимальные)
1200 (Д) × 700 (Ш) × 1600 (В) мм
Установлен на четырех (4) роликах:
oДва (2) с тормозами
oДва (2) без тормозов
Передняя демонстрационная доска:
oШелкотрафаретная схема холодильной установки
oЧетко обозначенные компоненты
oЦветовая маркировка трубопроводов хладагента (красный/синий)
4. Требования к электропитанию
Питание: 220 В ±10%, однофазное, 50 Гц
Номинальный ток: 10 А (минимум)
Автоматический выключатель дифференциального тока (16 А) (минимум)
Ключевой выключатель (самоблокирующийся)
Аварийная остановка Кнопка (самоблокирующаяся)
Защита от перегрузки (5 А) (минимум)
Индикаторные лампы (минимум 5 шт.)
Модуль контроля питания

5. Компоненты холодильной системы
Система должна включать, помимо прочего, следующее:
5.1 Компрессор
Мощность: 1/8 л.с. (минимум)
Объем: около 4 см³
Холодопроизводительность: около 329 Вт (согласно стандарту EN 12900)
5.2 Конденсатор с водяным баком
Медная спиральная катушка (12–14 витков)
Трубки с наружным диаметром не менее 1/4 дюйма
Погружен в водяной бак
Площадь теплопередачи около 0,082 м²
5.3 Испаритель с водяным баком
Медная спиральная катушка (7–9 витков)
Трубки с наружным диаметром не менее 1/4 дюйма
Погружен в водяной бак
Площадь теплопередачи около 0,049 м²
5,4 Циркуляционных насоса
Напряжение: 220 В ±10%
Мощность: 165 Вт (минимум)
Регулируемый (три уровня мощности)
Расход: приблизительно 80 л/мин
Количество: 2 шт.
5.5 Расширительный клапан
Терморасширительный клапан с внутренней балансировкой (TEV)
5.6 Фильтр-осушитель
Минимальный диаметр сервисных соединений 1/4 дюйма
5.7 Сервисные и ручные клапаны
Резьбовое соединение с развальцованной головкой
Минимальный диаметр трубы 1/4 дюйма
5.8 Смотровые стекла
Установлены на жидкостной линии, линии всасывания и входе испарителя (3 шт.)
6. Приборы и датчики
Система должна включать:
Магнит низкого давления: -30 ~ 260 psi
Магнит высокого давления: -30 ~ 550 psi
Датчики давления: 0–2 МПа (выход 4–20 мА) – 2 шт.
Датчики температуры (PT100) – 4 шт.
Цифровые термометры (от -40°C до +90°C) – 4 шт.
Указательный вольтметр (0–250 В)
Указательный амперметр (0–5 А)
ЖК-дисплей для отображения результатов измерений в реальном времени
Модуль аналогового ввода
Модуль контроля мощности
Регулятор высокого/низкого давления
Давление и температура должны измеряться в нескольких точках по всему холодильному контуру.
7. Резервуар для воды и система теплообмена
Испарительные и конденсаторные змеевики должны быть погружены в отдельные резервуары для воды.
Должен быть предусмотрен датчик температуры в резервуаре для воды.
Система циркуляции должна обеспечивать циркуляцию воды между резервуарами во время экспериментов в стационарном режиме.
Система должна позволять демонстрировать циклы охлаждения и работы теплового насоса.
8. Интегрированная система сбора данных
Система должна включать встроенную многофункциональную систему сбора данных со следующими минимальными характеристиками:
 Подключение к компьютеру через USB-интерфейс
 Сбор данных в реальном времени
 Возможность высокоточных измерений
 Ручная и автоматическая запись данных
 Настраиваемые интервалы выборки (по времени или интервалам)
 Режимы отображения цифрового и аналогового прибора
 Удобный графический интерфейс пользователя
 Настраиваемая компоновка и отображение
Все необходимые USB-кабели должны быть предоставлены.
9. Система управления питанием на основе RFID (обязательно)
Оборудование должно включать интегрированную систему управления питанием на основе RFID со следующими характеристиками:
Рабочая частота: 13,56 МГц (высокая частота)
Связь через RS485 (стандарт)
OLED-дисплей для отображения информации о RFID-карте
Звуковые оповещения о состоянии
Светодиодные индикаторы
Возможность проверки данных
Конфигурация параметров через программное обеспечение
Соответствие протоколу ISO-15693
Поддержка ModBus_TCP и ModBus_RTU
Система RFID должна управлять включением питания посредством аутентификации карты.
10. Дополнительное оборудование
10.1 Фирменный настольный компьютер
Марка: HP, Dell или аналогичная одобренная марка
Артикул производителя:
Минимальные характеристики:
Процессор: Intel Core i5 (10-го поколения или выше)
Кэш: минимум 12 МБ
Базовая частота: 2,5 ГГц или выше
Оперативная память: 8 ГБ DDR4
Хранилище: жесткий диск SATA 1 ТБ или лучше
Видеокарта: интегрированная
Монитор: минимум 21,5 дюйма
Разрешение: минимум 1366 × 768
Интерфейсы: VGA ×1, HDMI ×1
Клавиатура и мышь: USB, той же марки
Операционная система: Free-DOS или аналогичная
10.2 Источник бесперебойного питания (ИБП)
Тип: Автономный ИБП
Мощность: минимум 650 ВА
Время резервного питания: минимум 10 минут при полной нагрузке
Поддержка: 1 компьютер + 1 монитор
11. Возможности обучения
Система должна поддерживать следующие лабораторные упражнения:
1. Использование диаграмм давление-энтальпия
2. Определение перегрева и переохлаждения
3. Энергетический баланс холодильной установки
4. Расчет коэффициента полезного действия (КПД)
5. Определение изоэнтропического и объемного КПД
6. Влияние температуры источника и приемника тепла на КПД
7. Сравнение фактического цикла и обратного цикла Карно
