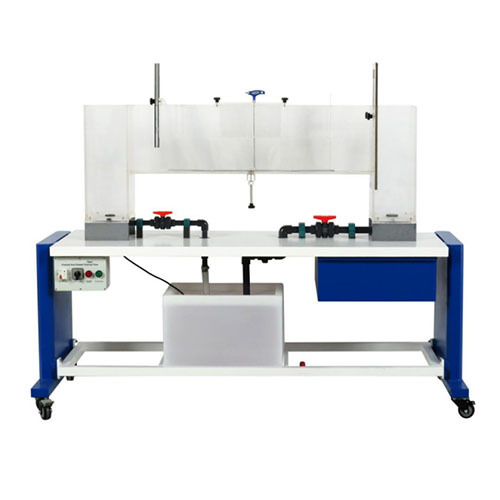

AFF173 Оборудование для обучения инженерному делу по течению жидкостей в открытых и закрытых каналах. Дидактическое оборудование. Оборудование для профессионального обучения.1. Введение в оборудование
1.1 Обзор
Для демонстрации различных процессов течения в открытых и закрытых каналах при различных управляющих конструкциях в открытых каналах используются модели с открытым и закрытым руслом. Оборудование включает в себя:
(1) Прозрачный экспериментальный лоток с верхним ограничителем;
(2) Регулируемый по высоте порог;
(3) Регулируемый пластинчатый водослив
(4) Закрытая система циркуляции воды.
Для проведения экспериментов водосливы соединяются с дном канала или используются регулируемые по высоте пороги. Кроме того, можно продемонстрировать сброс воды под затвором. Различные водосливы можно быстро и безопасно заменить и использовать в качестве управляющих конструкций. Регулируемый пластинчатый водослив необходимо только модифицировать, чтобы экспериментальный лоток можно было использовать как в открытом, так и в закрытом режиме. При исследовании закрытых каналов уровень воды должен быть достаточно высоким, чтобы обеспечить проток воды по всему экспериментальному сечению. В этом случае порог используется для изменения поперечного сечения потока. Статическое и полное давление в поперечном сечении измеряются измерительными трубками, а разность давлений используется для расчета расхода. 1.2 Характеристики
(1) Применена конструкция каркаса из листового металла, расположение оборудования рационально и эстетично, а также хорошая система безопасности.
(2) Устройство может использоваться для изучения процесса течения в открытых каналах.
(3) Устройство может использоваться для изучения процесса течения в трубах в затворах, порогах, различных плотинах и закрытых каналах.
(4) Устройство имеет замкнутую систему циркуляции воды с водяным баком и водяным насосом.
2. Технические характеристики
(1) Входное напряжение: однофазное переменный ток 220 В
(2) Вес: 207 кг
(3) Размеры: 1980 мм × 880 мм × 1600 мм
(4) Температура окружающей среды: 10 ℃ ~ 30 ℃
(5) Относительная влажность: <75% (25 ℃)
3. Список компонентов
3.1 Основная часть
№ Наименование
1 Каркас из листового металла
2 Шкаф выключателя питания
3 Бак подачи воды
4 Затвор
5 Экспериментальный бак для воды
6 Верхняя ограничительная пластина
7 Водослив
8 Дренажный бак
9 Регулятор высоты порога
10 Бак подачи воды
11 Сливное отверстие
12 Шаровой кран
13 Измерительный бак
3.2 Шкаф выключателя питания
№ Наименование
1 Главный выключатель напряжения
2 Выключатель насоса
3 Индикатор питания
4 Индикатор работы
3.3 Принадлежности
№ Наименование
1 Водослив с широким гребнем
2 Водослив с короной
4. Список экспериментов
Эксперимент 1: Введение в течение в открытых и закрытых руслах
Эксперимент 2: Эксперимент по влиянию регулирующих сооружений (различных водосливов, порогов) на течение воды в открытых руслах
Эксперимент 3: Эксперимент по расходу под затворами в открытых руслах
Эксперимент 4: Эксперимент по гидравлическому скачку в открытых руслах
Эксперимент 5: Эксперимент по равномерному и неравномерному расходу в открытых руслах
Эксперимент 6: Эксперимент по переносу наносов в открытых руслах
Эксперимент 7: Эксперимент по измерению статического и полного давления в закрытых руслах
Эксперимент 8: Эксперимент по течению в закрытых руслах с постоянным и переменным поперечным сечением
Эксперимент 9: Эксперимент по расчету скорости потока в закрытых руслах
