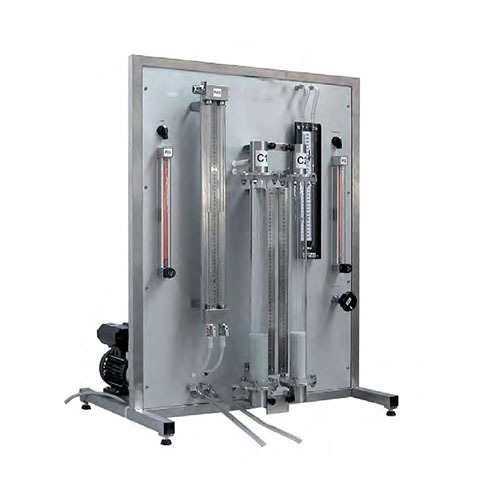

AFF140 Аппараты с неподвижным и псевдоожиженным слоем. Учебное оборудование по технике жидкостей. Учебное оборудование. Дидактическое оборудование.ВВЕДЕНИЕ
Данное оборудование разработано для изучения прохождения потока воды или воздуха через неподвижные и псевдоожиженные слои твердых частиц и для наблюдения разницы между «агрегатным» и «агрегатным» псевдоожижением. Кроме того, данное устройство может быть использовано для получения экспериментальных данных о псевдоожижении реальных слоев (катализаторов, фильтров и т. д.).
ПРОГРАММА ОБУЧЕНИЯ
Этот блок позволяет углубить следующие вопросы:
• Падение давления в неподвижном или псевдоожиженном слое при использовании воды или воздуха
• Уравнение Эргуна и его упрощенные формы (уравнения Кармана-Козени и Берка-Пламмера)
• Определение пористости слоя
• Проверка различных типов псевдоожижения (агрегатного и агломерационного)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
• Каркас из нержавеющей стали AISI 304
• 2 измерительные трубки из прозрачного оргстекла с опорой и фильтром из спеченной стали; Высота: 550 мм, внутренний диаметр: 44 мм, диапазон: от 0 до 500 мм
• 2 слоя материала с разной гранулометрией
• Двухмембранный компрессор, Q макс. = 39 л/мин, P макс. = 2 бар, с резервуарами для хранения воздуха
• Бак для воды из нержавеющей стали AISI 304 объёмом 6 литров
• Насос из нержавеющей стали AISI 316, Q макс. = 1500 л/ч, H макс. = 2 бар
• Ротаметр с переменным сечением и регулирующим микроклапаном, диапазон измерения: от 7 до 70 л/ч
• Ротаметр с переменным сечением и регулирующим микроклапаном, диапазон измерения: от 300 до 1700 нл/ч
• Двухтрубный манометр, диапазон измерения: от 0 до 500 мм вод. ст.
• U-образный манометр для воздуха, диапазон измерения: от 0 до 300 мм вод. ст.
• Предохранительный клапан, настроенный на 0,5 бар
Электропитание: 230 В переменного тока, 50 Гц, однофазный - 0,5 кВА
(Другие напряжения и частоты по запросу)
Размеры: 750 мм x 600 мм x 1000 мм
Вес: 50 кг
