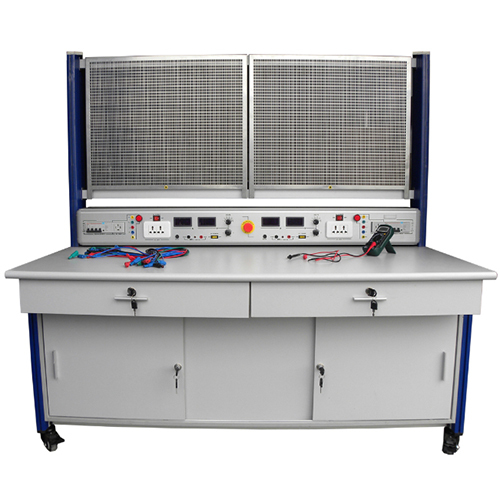

AF006E Учебный стенд для электриков, оборудование для электролабораторий, учебное оборудование, образовательные материалы.1. Обзор продукта
1.1 Профиль
Этот тренажер двусторонний, с двумя рабочими станциями для двух студентов. Каждая рабочая станция имеет независимое питание, коммутационную панель из нержавеющей стали. Он удовлетворяет требованиям для обучения электромонтажу двух студентов.
Оборудование имеет алюминиевую конструкцию, изготовлено из специального промышленного материала, конструкция научно обоснована, внешний вид привлекателен. Поверхность покрыта порошковой краской голландского производства с синим покрытием. Коммутационная панель изготовлена из нержавеющей стали SU304, произведена на высокоточных станках с ЧПУ, устойчива к износу, не ржавеет и не меняет цвет. Блок питания изготовлен из промышленного материала, поверхность обработана анодным оксидированием, обладает хорошей изоляцией, ударопрочностью, привлекательным внешним видом и прост в использовании.
2. Особенности
1. Может использоваться в качестве учебного стенда для основных электротехнических дисциплин, для изучения базовых технических навыков, основных технических навыков, комплексных технических навыков, а также для комплексного обучения и проектов. Также может использоваться для проверки квалификации электриков и проведения технических оценок. Подходит для демонстрации схем электроавтоматизации от низкого до высокого уровня, обладает высокой гибкостью.
2. Электрическая коммутационная панель выполнена в виде патч-корда, отверстия для установки — квадратные отверстия размером 5×10 мм, расстояние между ними — 3 мм, она оснащена надежными монтажными площадками, что обеспечивает гибкость монтажа и демонтажа, а также возможность многократного использования. В коммутационную панель из нержавеющей стали можно устанавливать стандартные компоненты. Она проста в использовании.
3. Для подключения выходов используются безопасные вилки и розетки, а также безопасные электрические кабели для предотвращения поражения электрическим током, а также безопасные розетки и средства защиты для учащихся и преподавателей.
3. Оборудование включает в себя следующее:
3.1 Панель управления питанием
Панель управления питанием выполнена из алюминиевого профиля, имеет закрытую конструкцию, распределительная коробка и блок питания имеют индивидуальную конфигурацию. На рабочем столе установлены 2 соединительные панели из нержавеющей стали, что облегчает их использование.
3.2 Учебный верстак
Учебный верстак выполнен из алюминиевого профиля. В нижней части верстака расположены 4 универсальных колеса, на каждом из которых находятся 2 выключателя. Учебный верстак можно легко перемещать или останавливать. Толщина панели верстака составляет 25 мм, она изготовлена из высокоплотного материала, прошедшего высокотемпературную и высоконапорную огнезащитную обработку. Он оснащен тремя выдвижными ящиками на направляющих и двумя шкафами с вилками и кнопками. Конструкция надежная и прочная, внешний вид привлекательный.
3.3 Блок питания
(1) Трехфазный пятипроводной вход питания, проходящий через контроллер выключателей, имеется кнопка аварийной остановки для отключения электропитания.
(2) Выходная мощность для 2 рабочих мест для 2 студентов, независимый выход, каждое место обеспечивает следующее:
A, трехфазный переменный ток 380 В ± 10% частоты, 50 Гц; однофазный переменный ток 220 В ± 10% частоты, 50 Гц.
B, стабилизатор постоянного напряжения: 0 ~ 30 В 3 А, ступенчато регулируемый, три с половиной цифровых разъема для отображения напряжения и тока, с защитой от короткого замыкания с ограничением тока и функцией плавного восстановления, а также функцией звуковой и световой сигнализации.
3.4 Оборудование, инструменты и компоненты
(1) Учебный стенд для электромонтажа, 1 комплект
a. 2 соединительные панели из нержавеющей стали
b. 600 пар устойчивых монтажных сидений и болтов
c. Шкаф, 1
d. Ящики: 2
e. Колеса: 4
f. Тормоза на колесах, 2 шт.
g. Тормоза: 2
h. Алюминиевые колонны: 2 длинные, 2 короткие
i. Блок питания, 1 шт.
