AFM001P Кондиционер сигнала для анализа преобразователей уровня, давления и расхода — Учебный стенд по управлению технологическими процессами (Учебное оборудование)Данный модуль предназначен для проведения теоретического анализа и экспериментального изучения следующих основных тем: общие характеристики преобразователей; преобразователи расхода; расходомеры турбинного типа.
Основные положения теории автоматического управления для линейных систем непрерывного времени.
Типы регуляторов: ПИД-регулятор (пропорционально-интегрально-дифференциальный).
Реакция ПИД-регулятора на типовые входные сигналы.
Данная экспериментальная установка обеспечивает всестороннее практическое ознакомление с основами техники управления на примере комбинированной системы регулирования расхода и уровня. Регулирование уровня и расхода может осуществляться как по отдельности, так и в каскадном режиме. В каскадном режиме основной регулируемой переменной является уровень. При этом контур регулирования расхода обеспечивает оптимальное согласование регулируемой переменной с заданным значением (уставкой).

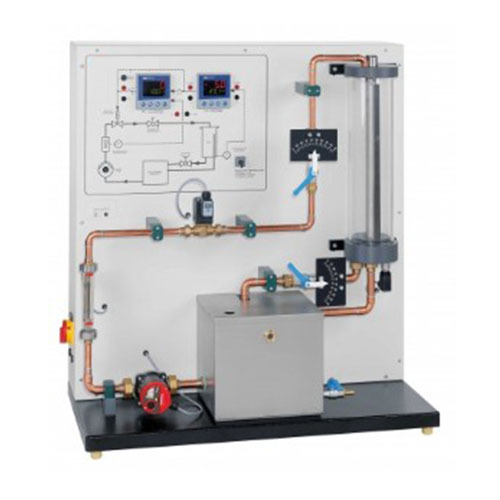

Все компоненты установки наглядно размещены на вертикальной панели. Крупноформатная технологическая схема, нанесенная на панель, способствует лучшему пониманию принципов работы системы. Насос подает воду из накопительного резервуара в трубопроводную систему, оснащенную ротаметром. Из трубопровода вода поступает в прозрачный резервуар, в котором осуществляется регулирование уровня. Измерение уровня производится с помощью датчика давления, установленного в основании резервуара. В качестве регулирующих устройств используются два современных цифровых промышленных контроллера. Исполнительным элементом в контуре управления служит электромагнитный пропорциональный клапан. Шаровые краны, установленные на выходе из резервуара и в трубопроводной системе, позволяют создавать заданные возмущающие воздействия. Регулируемая переменная X и управляющее воздействие Y могут быть выведены в виде аналоговых сигналов через лабораторные разъемы. Это позволяет подключать внешние регистрирующие устройства, такие как графопостроитель или осциллограф.
В качестве дополнительной опции предлагается программное обеспечение для мониторинга и управления, поставляемое вместе с интерфейсным модулем (USB). Данное ПО позволяет визуализировать ключевые технологические параметры и осуществлять функции управления.
Спецификация
Экспериментальная установка для проведения опытов по теории автоматического управления
Раздельное и каскадное регулирование уровня и расхода
Измерение уровня с помощью датчика давления
Измерение расхода с помощью ротаметра с электрическим выходным сигналом
Создание возмущающих воздействий посредством шаровых кранов со шкалой
Резервуар с переливом и измерительной шкалой
Регулирующий клапан: электромагнитный пропорциональный клапан
2 цифровых промышленных контроллера с возможностью настройки параметров для работы в режимах P, PI или PID, а также в каскадном режиме
Крупномасштабная технологическая схема на передней панели
Основные технологические параметры доступны в виде аналоговых сигналов на лабораторных разъемах
Технические характеристики
Накопительный резервуар
Материал: нержавеющая сталь
Объем: 15 л
Насос, 3-ступенчатый
Потребляемая мощность: 90 Вт
Макс. расход: 83 л/мин
Макс. напор: 6 м
Датчик давления: 0…100 мбар
Ротаметр с электрическим выходом: 0…600 л/ч
Электромагнитный пропорциональный клапан: Kvs = 1,1 м³/ч
2 контроллера: настраиваются для работы в режимах P, PI или PID
Технологические параметры в виде аналоговых сигналов: 0…10 В
Подключение внешних регистрирующих устройств (например, осциллографа, самописца) через лабораторные разъемы
230 В, 50 Гц, 1 фаза
230 В, 60 Гц, 1 фаза
120 В, 60 Гц, 1 фаза
Габариты и вес
Д×Ш×В: 1000 × 500 × 1080 мм. Вес: ок. 73 кг
