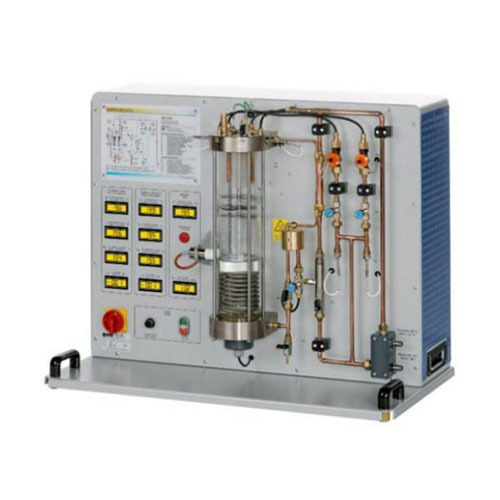

AFT084 Учебный стенд для изучения процесса конденсации — оборудование для тепловых лабораторий, учебное и демонстрационное оборудование1. Описание
Конденсация происходит, когда пар контактирует со средой, температура которой ниже температуры насыщения, соответствующей текущему парциальному давлению пара. Такие факторы, как материал и шероховатость поверхности среды, влияют на теплообмен и, следовательно, на тип конденсации. На практике, как правило, наблюдается пленочная конденсация. Капельная конденсация возникает лишь в тех случаях, когда охлаждающая поверхность отличается высокой гладкостью и плохой смачиваемостью — например, выполнена из тефлона. Знания о процессах конденсации находят применение, в частности, на паросиловых установках, а также в процессах дистилляции. Данная экспериментальная установка позволяет продемонстрировать различные процессы конденсации с использованием двух трубчатых конденсаторов с водяным охлаждением, изготовленных из разных материалов.
Капельная конденсация может быть продемонстрирована с помощью конденсатора с полированной позолоченной поверхностью. На матовой медной поверхности второго конденсатора образуется пленочный конденсат, что позволяет исследовать процесс пленочной конденсации. В резервуаре может быть создано разрежение с помощью водоструйного насоса. Температура кипения и давление в системе регулируются путем изменения мощности охлаждения и нагрева. Датчики регистрируют температуру, давление и расход во всех контрольных точках. Измеренные значения выводятся на цифровые дисплеи. Одновременно эти значения могут передаваться непосредственно на персональный компьютер через USB-интерфейс. Программное обеспечение для сбора данных входит в комплект поставки. На основе измеренных значений рассчитывается коэффициент теплопередачи. В ходе дальнейших экспериментов можно исследовать влияние неконденсирующихся газов, давления, а также разности температур между поверхностью и паром.
