AFC042 Учебная модель зарядки Автомобильное дидактическое оборудование Образовательное оборудование Учебное оборудованиеОбзор
Модель автомобиля: "Супермен времени" от Santana
Напряжение генератора: 14 В
Рабочее напряжение: 220 В, 380 В, оснащен защитой от утечки тока
Частота: 50/60 Гц Мощность: 350 Вт/750 Вт
Размеры демонстрационного образца: 1200 мм × 1100 мм × 200 мм (Д × Ш × В)
Стандартные размеры шкафа для хранения: 1600 мм × 3500 мм × 700 мм (Д × Ш × В) (стандартная конфигурация)
Вся стойка изготовлена из квадратных труб и уголкового профиля международного стандарта, сваренных бесшовным способом. После полировки поверхность обработана высокотемпературным напылением пластика, что обеспечивает антикоррозийную защиту, устойчивость к старению и долговечность. В нижней части стойки установлены универсальные самоблокирующиеся ролики, что облегчает перемещение и обучение.
Панель управления выполнена из алюминиево-пластикового сплава, на ней нанесена цветная интуитивно понятная схема системы зарядки, идентичная оригинальной схеме управления автомобилем. В комплект также входят руководство по эксплуатации и инструкция по проведению эксперимента.
Форма изделия: оснащена оригинальными автомобильными деталями, включая панель управления неисправностями общего оборудования, такими как блокировка зажигания, каждая часть генератора и системы. Тестовая панель оснащена полной цветной панелью схем электрических цепей, передвижной стойкой, руководством по эксплуатации и инструкцией по проведению эксперимента.

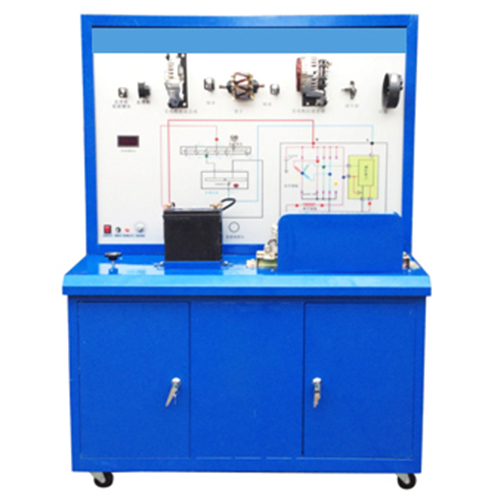

В качестве прототипа в этом демонстрационном образце используется новый двигатель переменного тока VW, что обеспечивает определенную репрезентативность. На демонстрационном стенде наглядно показана внутренняя конструкция генератора и компонентов цепи. В верхней части стенда расположены отдельные части генератора, а в нижней части – цветная принципиальная схема системы зарядки. На стенде установлен работающий генератор, клеммы блока управления двигателем соединены электрическим проводом с клеммами схемы учебной платы. Демонстрационный стенд, показывающий работу генератора, наглядно демонстрирует рабочее состояние и результаты испытаний автомобильного генератора.
