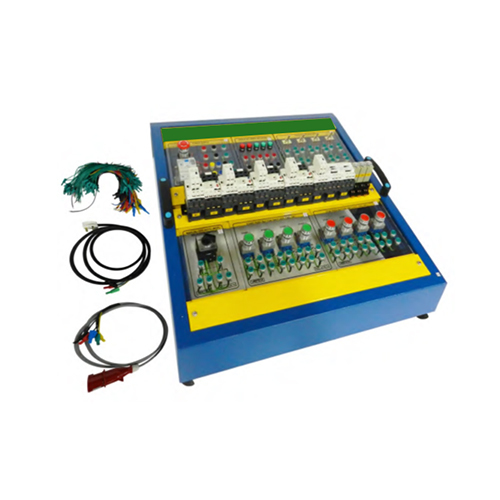

AF171E Учебное пособие по электроуправлению системами кондиционирования воздуха, оборудование для электролабораторий, дидактическое оборудование, оборудование для профессионального обучения.1. Обзор
Учебный модуль «Электрическая панель управления кондиционерами» предназначен для изучения проводки электрических компонентов управления, а также их функций, используемых в системах кондиционирования и охлаждения. В модуль входят электрические компоненты управления, монтируемые на DIN-рейку и панель, используемые для управления системами кондиционирования воздуха.
Эта система позволяет студентам выбирать модули и самостоятельно проектировать проводку на различных цепях. Студенты также знакомятся с популярными схемами управления системами охлаждения и кондиционирования воздуха, такими как системы льдогенераторов, оконные системы кондиционирования, бытовые холодильники, системы реверсивного цикла, водоохладители, коммерческие системы кондиционирования и промышленные системы охлаждения.
Рабочая станция выполнена в виде каркасного блока и вмещает до одного студента.
Двухуровневая система направляющих надежно удерживает модули на месте. Электрические соединения каждого компонента выведены на 4-мм клеммы или разъемы. Проводка от компонента к клеммам также имеет цветовую маркировку для повышения эффективности обучения студентов. Соединения между панелями и компонентами осуществляются с помощью тестовых проводов.
Учебный стенд поставляется в комплекте с руководством по проведению экспериментов, содержащим множество экспериментов. Руководство по проведению экспериментов шаг за шагом помогает студентам выполнить необходимые теоретические задания. Оно обеспечивает необходимую теоретическую базу, позволяющую студентам успешно достичь поставленных целей.
2. Технические данные
1. Конструкция стального корпуса, электрические компоненты управления закреплены внутри корпуса через прозрачную панель, все контакты подключены к тестовым клеммам проводным способом, что позволяет студентам четко видеть каждый компонент конструкции и способ соединения.
2. Прозрачная панель может гибко перемещаться, что позволяет заменять электрические компоненты в соответствии с требованиями.
3. Габаритные размеры: 650 * 800 * 200 мм.
4. Входное напряжение: AC380V, 5A, через защищенный разъем промышленного назначения.
3. Составные части
1) Основной блок 1 шт.
2) Источник питания 1 шт.
3) Модуль индикаторной лампы 1 шт.
4) Модуль тумблерного переключателя 1 шт.
5) Модуль селекторного переключателя 1 шт.
6) Модуль кнопки запуска 1 шт.
7) Модуль кнопки остановки 1 шт.
8) Контактор переменного тока, три основных контакта, катушка 2NO2NC, 220 В, 4 шт.
9) Реле задержки времени, катушка 220 В, 3 шт.
10) Трехфазное тепловое реле перегрузки 4 шт.
11) Промежуточное реле, катушка 220 В, 3 шт.
12) Защитный электрический кабель 30 шт. (желтый, зеленый, красный, синий, черный)
13) Силовой кабель 2 шт. (220 В, 1 шт. и 380 В, 1 шт.)
4. Список экспериментов
4.1 Ознакомление с компонентами электрического управления
4.2 Последовательное, параллельное и Последовательно-параллельное соединение
4.3 Применение схемы в системе управления льдогенератором
4.4 Базовая схема управления оконным кондиционером
4.5 Базовая схема бытового холодильника
4.6 Применение тепловой перегрузки в схеме управления холодильной установкой и системой кондиционирования воздуха
4.6.1 Ознакомление и выбор защиты от тепловой перегрузки
4.6.2 Применение тепловой перегрузки в однофазной цепи переменного тока и тестирование
4.6.3 Применение тепловой перегрузки в трехфазной цепи переменного тока и тестирование
4.7 Применение управляющего реле, реле задержки включения и магнитного контактора в системе холодильной установки и системы кондиционирования воздуха общего цикла
4.8 Применение автоматического пускового устройства «звезда-треугольник» в схеме управления холодильной установкой и системой кондиционирования воздуха
4.9 Ручное автоматическое пусковое устройство «звезда-треугольник» с использованием ручного переключателя «выкл/выкл» (MOA)
4.10 Электрическая схема управления системой реверсивного цикла с соленоидом Реверсивный клапан
4.11 Электрическая схема управления водоохладителем с водяным конденсатором
4.12 Электрическая схема управления коммерческим кондиционером с водяным конденсатором
4.13 Электрическая схема управления промышленной холодильной системой
4.14 Кондиционер с ручным и автоматическим 4-ступенчатым блокировочным механизмом
